儀表放大器是精密增益模塊，輸入為差分式，輸出可以是差分式，也可以是相對于參考端的單端式。這些器件能夠放大兩個輸入信號電壓之間的差值，同時抑制兩個輸入端共有的任何信號。儀表放大器廣泛用于許多工業、測量、數據采集和醫療應用，這些應用要求在高噪聲環境下保持直流精度和增益精度，而且其中存在大共模信號（通常為交流電力線頻率）。

儀表放大器有什么作用？

儀表放大器用來測量噪聲環境中的弱信號。由于噪聲通常是共模的，而信號應該是差分的，所以儀表放大器利 用其共模抑制(CMR)特性將有用信號 與噪聲區分開。

在儀表放大器應用中的信號源通常具有幾千歐姆(kΩ)甚至更大的輸出阻抗，因此儀表放大器應該具有非常高的輸入阻抗(通常能夠達到數吉歐姆)。儀表放大器的工作頻率一般從直流(DC)到大約1MHz之間。

當頻率超過1MHz時，輸入電容問題比輸入電阻更重要。通常使用差分放大器處理高速應用，這樣雖然提高了速度，但卻降低了輸入阻抗。 儀表放大器有那些主要技術指標？設計儀表放工程師需要考慮的主要性能指標包括：電源電流、-3dB 帶寬、共模抑制比(CMRR)、輸入失調電壓和失調電壓隨溫度的漂移以及 輸入端的噪聲和輸入偏置電流。

儀表放大器的內部原理如何？

大多數的儀表放大器是由三個運算放大器構成。這些運算放大器可分為兩級：兩個運算放大器用作前置放大器，其后跟隨一個差分放大器。

圖一

前置放大器提供高輸入阻抗、低噪 聲和增益級。差分放大器抑制共模噪 聲，并能提供必要的額外增益。

儀表放大器僅有三個運算放大器是不是儀表放大器的唯一架構？

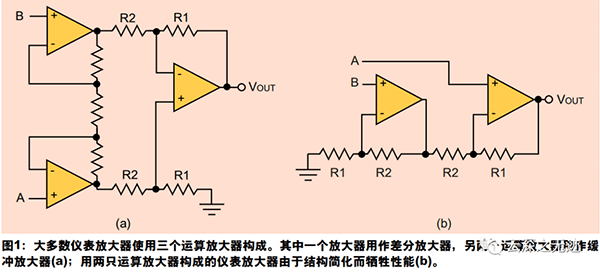

其實不是，另一種儀表放大器架構是采用兩個運算放大器，它可節省元件數量，但卻存在兩個缺點(見圖1b)：

1. 非對稱的體系結構降低了CMRR， 尤其是在高頻情況下；

2. 僅用一級放 大使其增益受到限制。

由于輸出級的 誤差影響到輸入級，從而導致折合到輸入端的噪聲和失調誤差變大。

如何防止儀表放大器的輸入端過壓？

設計工程師需要外部限流電阻器防止 太大的驅動電流在內部ESD箝位二極管產生過壓。限流電阻器的阻值取決于儀表放大器的噪聲水平、電源電壓和所需的過壓保護。儀表放大器的使用說明中給出了推薦值。由于限流電阻器增加了噪聲，所 以另一種方法是使用外部大電流箝位二極管，以大幅度減小阻值。不幸的是，大多數普通二極管都具有很高的泄漏電流，會在儀表放大器輸出端產生很大的失調誤差；由于這種漏電流與溫度呈指數關系增加，所以設計工程師在高阻抗信號源應用中不應使用普通二極管。
