貼片鉭電容簡述

貼片鉭電容(以下簡稱鉭電容)作為電解電容器中的一類。廣泛應用于各類電子產品，特別是一些高密度組裝，內部空間體積小產品，如手機、便攜式打印機 。鉭電容是一種用金屬鉭（Ta）作為陽極材料而制成的，按陽極結構的不同可分為箔式和鉭燒粉結式兩種。在鉭粉燒結式鉭電容中，又因工作電解質不同，分為固體電解質鉭電容(Solid Tantalum)和非固體電解質鉭電容。 其中，固體鉭電解電容器用量最大。鉭電容由于使用金屬鉭做介質，不需要像普通電解電容那樣使用電解液。另外，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，所以本身幾乎沒有電感，但同時也限制了它的容量。

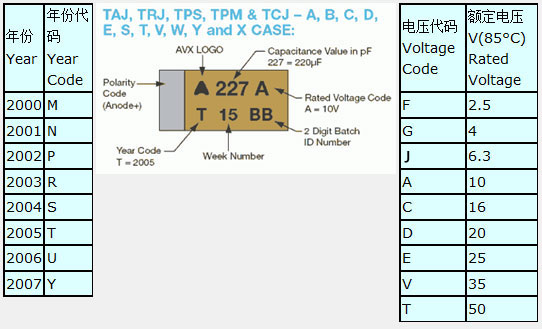

Taj系列貼片鉭電容是AVX公司生產的一種貼片封裝的鉭電解電容，是電子市場上最常見的一種型號。

固體鉭電容特性

優點：

(1)體積小

由于鉭電容采用了顆粒很細的鉭粉，而且鉭氧化膜的介電常數ε比鋁氧化膜的介電常數高，因此鉭電容的單位體積內的電容量大。

(2)使用溫度范圍寬，耐高溫

由于鉭電容內部沒有電解液，很適合在高溫下工作。一般鉭電解電容器都能在－50℃~100℃的溫度下正常工作，雖然鋁電解也能在這個范圍內工作，但電性能遠遠不如鉭電容。

(3)壽命長、絕緣電阻高、漏電流小 鉭電容中鉭氧化膜介質不僅耐腐蝕，而且長時間工作能保持良好的性能

(4)容量誤差小

(5)等效串聯電阻小(ESR),高頻性能好

缺點：

(1)耐電壓不夠高

(2)電流小

(3)價格高

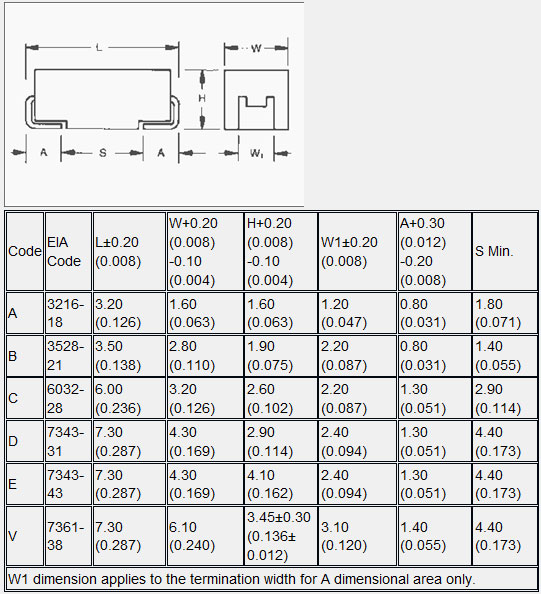

貼片鉭電容封裝、尺寸 封裝尺寸：毫米（英寸）

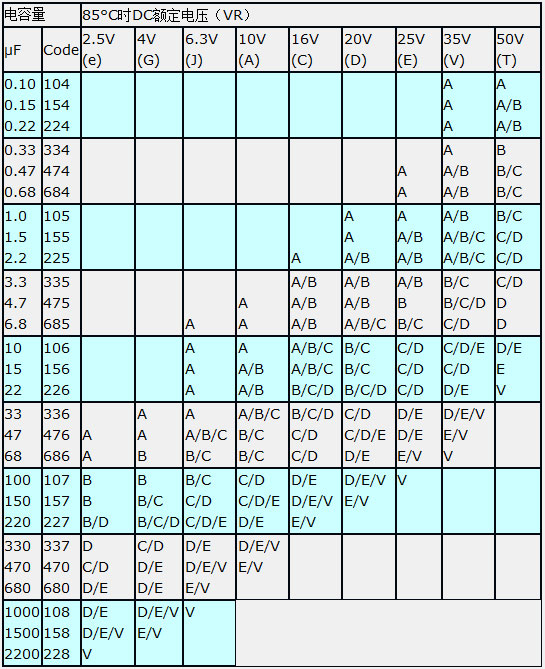

AVX 常規系列(TAJ)貼片鉭電容：容量和額定電壓(字母表示封裝大小)
